Ответы на 10 часто задаваемых вопросов о ручной лазерной сварке!
2026-06-17
В последние годы наблюдается стремительное развитие рынка ручного оборудования для лазерной сварки. Благодаря таким преимуществам, как компактность и малый вес, гибкость методов сварки, простота в эксплуатации и высокое качество сварного шва, это оборудование завоевало признание и популярность среди пользователей.
По мере расширения рынка и роста продаж технология ручной лазерной сварки находит применение во все большем числе отраслей. Несмотря на то, что ручные лазерные сварочные аппараты отличаются удобством и простотой в использовании, в процессе эксплуатации могут возникать некоторые мелкие неполадки. В этой статье мы предлагаем решения для десяти наиболее распространенных проблем.
01. Что делать, если красный луч не отцентрирован?

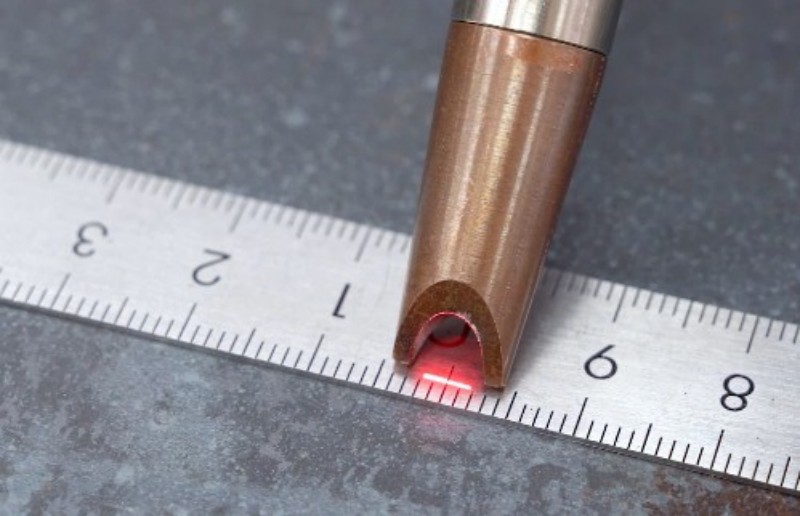

Анализ причины и решение: В штатном режиме после включения питания аппарата красный луч должен находиться точно по центру медного сопла. Если наблюдается боковое смещение, проблему можно решить с помощью программной коррекции нулевой точки. Если же смещение (влево-вправо или вверх-вниз) является значительным, необходимо отрегулировать положение гальванометра.После регулировки красный свет оказывается по центру.
02. Вначале излучение очень мощное, но затем постепенно ослабевает.

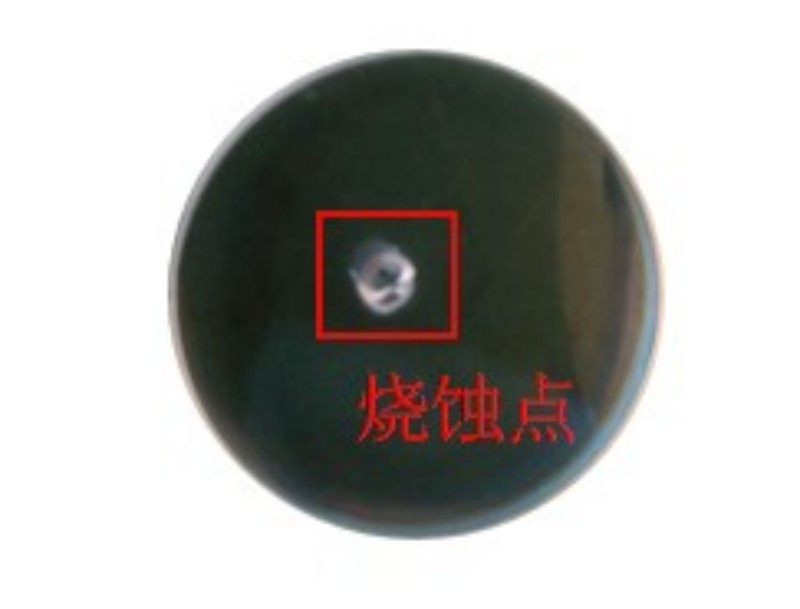

Анализ причин и решение: Прогорание защитной линзы: при непрерывной сварке на высокой мощности брызги металла (шлак) могут попадать на нижнюю поверхность защитной линзы. Лазерный луч, попадая на частицы шлака, вызывает их нагрев и образование «огненного шара», из-за чего энергия лазера, доходящая до сопла, снижается, и деталь не проваривается.
Прогорание фокусирующей линзы: при попадании пыли на поверхность фокусирующей линзы внутри оптического блока лазерный луч нагревает частицы пыли, образуя небольшой «огненный шар». Это приводит к повышению температуры корпуса сварочной головки и снижению энергии сфокусированного луча; в результате мощность излучения на выходе из сопла падает, что делает сварной шов некачественным (неглубоким).
Устранение неисправности: Замените поврежденную линзу.

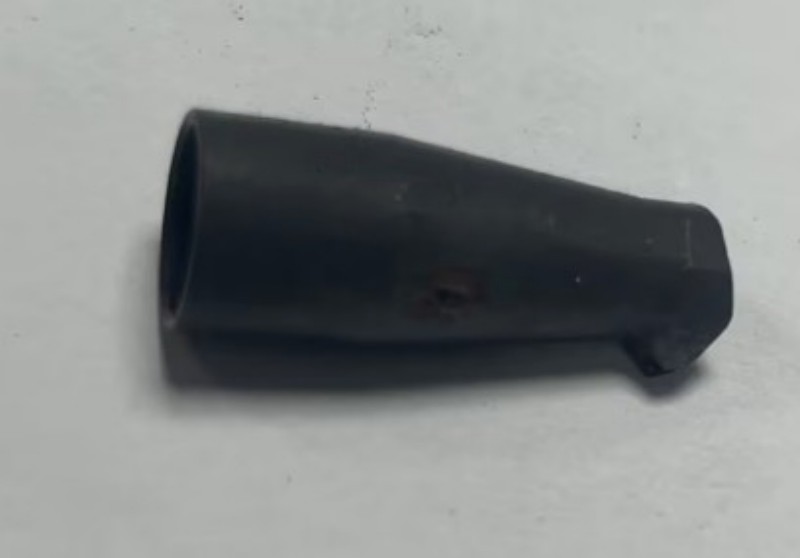

03. Что делать, если медное сопло обгорело?
Анализ причин и способы решения:
1. В процессе сварки тепло передается на медное сопло, вызывая его повреждение. При возникновении проблемы следует проанализировать источник тепла, проверить наличие астигматизма линзы, правильность юстировки пилотного луча (красного лазера) или теплопроводность обрабатываемого материала.
2. Перед началом работы убедитесь в следующем:
① Пилотный луч (красный лазер) отцентрирован (смещение луча приведет к его попаданию на медное сопло);
② Ширина сканирования установлена правильно (обычно в пределах 4 мм, чаще всего — 3 мм);
③ Фокусное расстояние установлено в положение «0» (нулевой фокус).
3. Устранение неисправностей
① Сначала подайте луч в воздух (не на деталь) с некоторого расстояния и проверьте, нагревается ли медное сопло. Если нагрева нет, значит, с линзой все в порядке и астигматизма нет. Если сопло нагревается, поврежденную линзу необходимо заменить.
② Если нагрев происходит даже при соблюдении указанных выше нормальных условий, это означает, что тепло передается от самого материала в процессе сварки. На практике медные сопла для сварки внешних углов повреждаются чаще, чем сопла для внутренних углов; в случае повреждения сопло следует заменить. (Сопла изготавливаются из латуни или меди).
③ На нагрев также влияет техника сварки. Попробуйте выполнять сварку, удерживая сварочную головку под углом 45° к материалу.
④ При работе с материалами, обладающими высокой отражающей способностью (например, алюминиевыми листами), медное сопло также может нагреваться; этот фактор не поддается полному контролю.

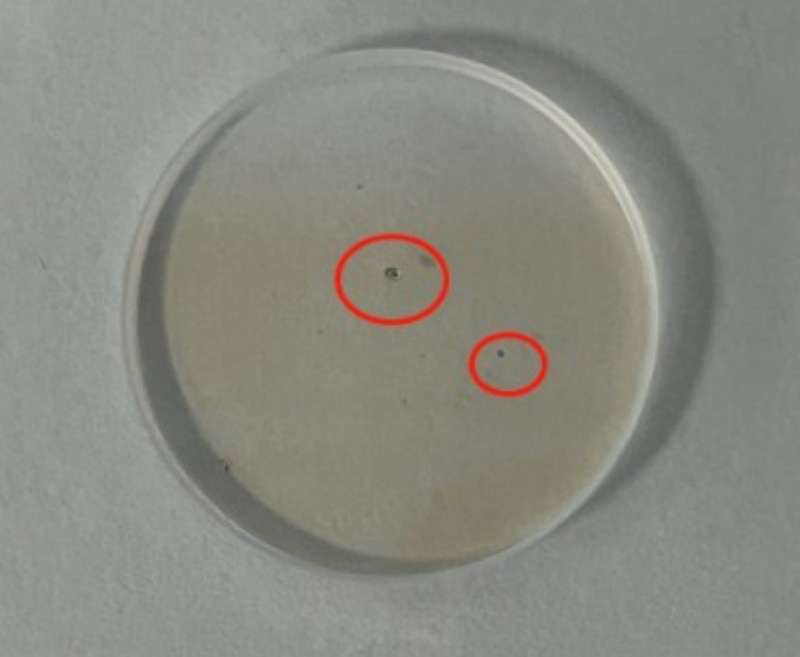

04. Что делать, если защитная линза обгорела?
Анализ причин и способы решения: Повреждение может быть вызвано попаданием брызг (шлака) или сбоем в работе лазера (вследствие особенностей техпроцесса, техники сварки, настроек параметров и т. д.), а также загрязнением линзы сварочной головки. Устранение неисправностей:
① Увеличьте расход воздуха (давление/поток не менее 15 л/мин) и снизьте частоту колебаний луча (рекомендуется 50 Гц) при амплитуде 2–3 мм;
② Старайтесь выдерживать угол наклона сварочного пистолета к поверхности детали в 45°;
③ Учитывайте, что при работе на высокой мощности износ линзы возрастает;
④ Рекомендуется выполнять сварку с расфокусировкой луча для предотвращения разбрызгивания металла и повреждения линзы.
05. Предохранительная блокировка подключена, наконечник горелки не касается свариваемого материала, а лазерный луч исходит непрерывно?
Анализ причины и решение: Проверьте, есть ли на рабочем месте электрический контакт между проводом заземления и сварочным столом. Если контакт есть, это равносильно тому, что предохранительная блокировка постоянно замкнута (как при фиксации на корпусе горелки), и система находится в режиме непрерывной подачи излучения. Большинство клиентов используют металлические столы, которые легко создают контакт с заземлением. Для изоляции можно использовать деревянный стол или подложку-прокладку.
06. Что делать, если подача проволоки идет неравномерно?
Анализ причины и решение: Неравномерная подача проволоки во время сварки приводит к ее застреванию, а также к тому, что сварной шов получается неровным и выглядит неаккуратно.
Устранение неисправностей:
① Старайтесь держать подающий рукав максимально прямым, избегая перегибов и скручивания;
② Подберите подающий ролик, соответствующий диаметру проволоки: ролик с U-образным профилем подходит для алюминиевой проволоки, а с V-образным — для стальной;
③ Отрегулируйте прижимное усилие механизма подачи в соответствии с диаметром проволоки.
07. Насколько подробна библиотека режимов сварки для каждого метода?

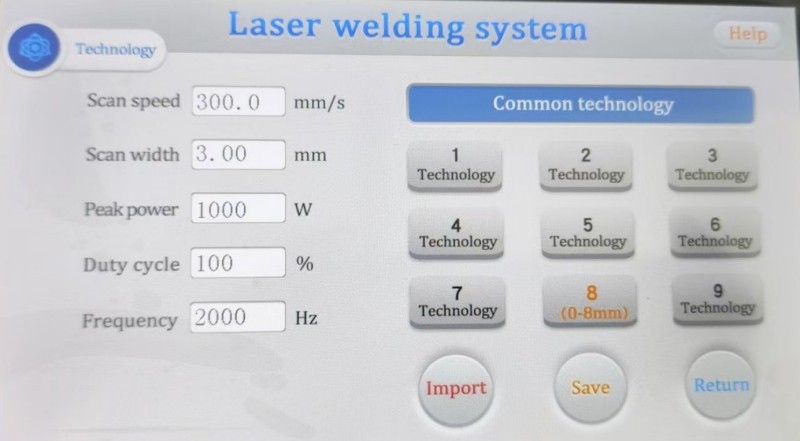

Анализ причины и решение: Уникальный упрощенный интерфейс настройки автоматически подбирает параметры сварки в зависимости от выбранного материала, его толщины и метода сварки. Это значительно сокращает время на подбор параметров, повышает эффективность работы персонала и упрощает процесс сварки.
08. Проблема выбросов («взрывов») при сварке оцинкованного листа

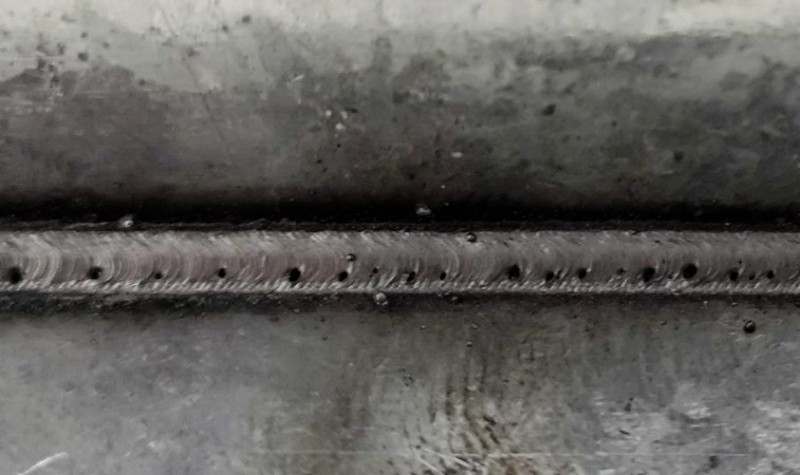

Анализ причин и способы решения: При сварке оцинкованного листа наиболее характерными дефектами являются поверхностные поры и повышенное разбрызгивание металла. В тяжелых случаях формирование сварного шва может вообще не произойти. Причины этого явления:
① Температура кипения цинка составляет 907°C. В процессе сварки происходит интенсивное испарение цинка. Поскольку время существования сварочной ванны при лазерной сварке крайне мало, пары металла не успевают полностью выйти на поверхность, что приводит к образованию внутренних и поверхностных пор.
② При выполнении тавровых швов парам цинка труднее выйти наружу; кроме того, при выходе пары цинка уносят с собой значительное количество расплавленного металла, что вызывает сильное разбрызгивание или образование сквозных отверстий («взрывов»).
Устранение проблемы:
① Механическое удаление цинкового покрытия в зоне сварки перед началом процесса. В этом случае условия сварки становятся аналогичными сварке углеродистой стали.
② Использование пониженной мощности, увеличенного положительного расфокуса и высокочастотного режима сварки. Это позволяет уменьшить разбрызгивание и образование пор, однако может снизить глубину проплавления.

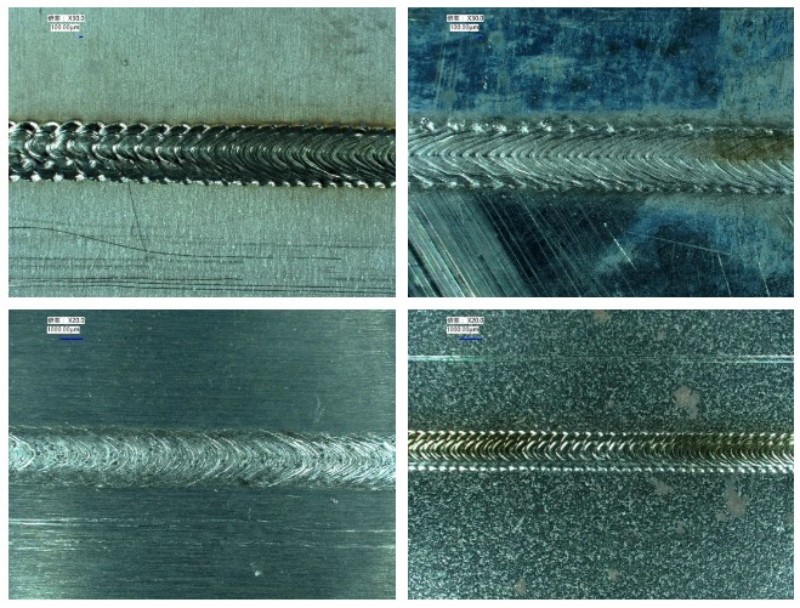

09. Три способа настройки режима сварки «чешуйчатый шов»
Способ 1: Активируйте режим «чешуйчатый шов» на главном экране. В системе предусмотрен встроенный режим «чешуйчатый шов» с предустановленными параметрами. Включите функцию подачи проволоки (предварительно проверьте параметры непрерывного режима и включите соответствующий переключатель).

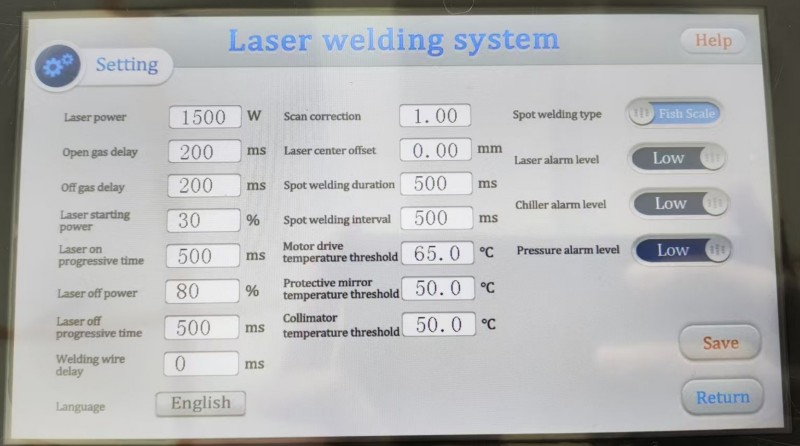

Способ 2: Перейдите в настройки профессионального режима. Установите подходящие значения длительности и интервала импульсной серии (пакета импульсов). Длительность серии: 150 мс (этот параметр влияет на размер сварного элемента/чешуйки); интервал: 40 мс (этот параметр влияет на расстояние между элементами). Используйте этот режим для настройки рисунка «рыбья чешуя»: установите задержку подачи проволоки, расстояние заполнения и расстояние отвода проволоки на 0.
Способ 3: Используйте режим импульсной подачи проволоки (рекомендуется). Настройки механизма подачи: выберите режим «импульс» (pulse); период импульса: 140 мс; скорость импульсной подачи проволоки: 10 мм/с; плавность импульса: 20–35%. Примечания по сварке в режиме «рыбья чешуя»: рекомендуется использовать мощность 50%. При работе на высокой мощности угол наклона горелки не должен быть слишком большим. Допускается небольшая расфокусировка луча; это позволяет увеличить поток воздуха, уменьшить разбрызгивание металла и продлить срок службы защитной линзы.
10. Что делать при появлении сигнала ошибки связи?
Анализ причины и решение: Если сигнал ошибки связи возникает во время запуска или эксплуатации, наиболее вероятной причиной является ослабление соединения на плате разъема зарядного пистолета (отсутствие сигнала); в этом случае следует обратиться к производителю для проведения гарантийного или сервисного обслуживания.
